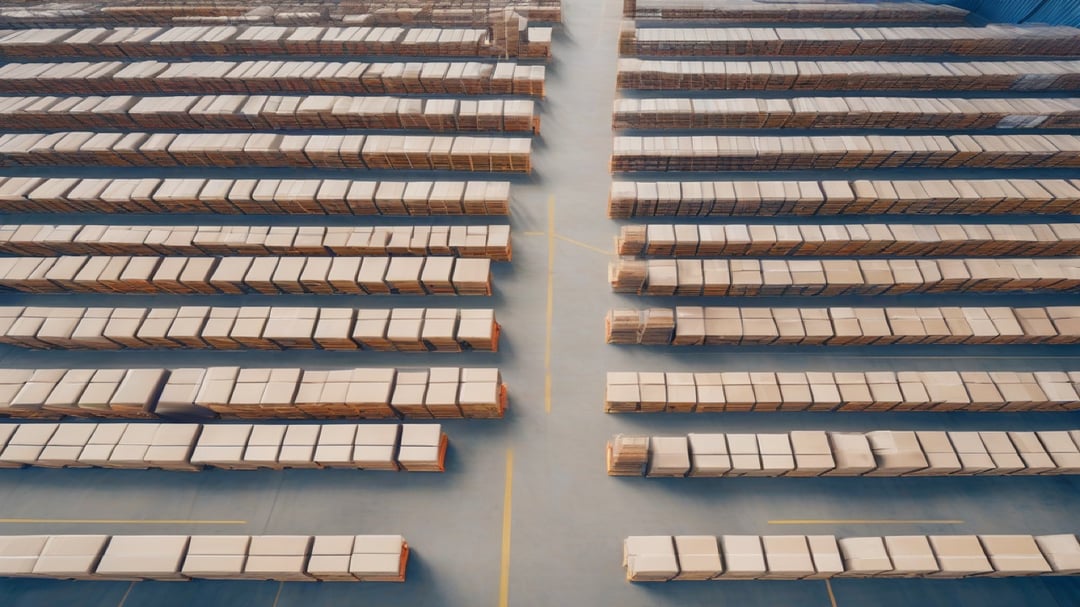

Layout gudang yang baik bisa meningkatkan kapasitas penyimpanan 30–50% dan mempercepat proses picking hingga 40% dibanding layout yang asal-asalan. Sebaliknya, layout yang buruk menciptakan bottleneck, lorong buntu, forklift berputar-putar, dan barang yang sulit ditemukan. Artikel ini membahas prinsip-prinsip desain layout gudang, pembagian zona, dan cara menempatkan rak agar operasional gudang berjalan efisien.
5 Zona Utama dalam Layout Gudang
Setiap gudang — dari yang 200 m² hingga 20.000 m² — terdiri dari lima zona fungsional. Proporsi masing-masing zona berbeda tergantung jenis operasi, tapi semuanya harus ada:
Area di dekat dock/pintu masuk tempat barang diturunkan dari truk, diperiksa (quality check), dan di-scan ke sistem inventory. Harus cukup luas untuk menampung muatan 1–2 truk sekaligus tanpa menumpuk ke lorong. Rekomendasi: 10–15% dari total luas gudang.
Area terbesar di gudang — tempat rak gudang dipasang. Zona ini bisa dibagi lagi menjadi sub-zona berdasarkan kecepatan rotasi barang (fast/medium/slow-moving) atau berdasarkan jenis penyimpanan (palet, karton, satuan). Rekomendasi: 50–65% dari total luas.
Area tempat barang diambil dari rak sesuai order. Bisa terpisah dari zona storage (dedicated picking area) atau terintegrasi (pick langsung dari rak storage). Untuk gudang e-commerce atau distribusi dengan banyak SKU, zona picking yang terpisah meningkatkan kecepatan significantly. Rekomendasi: 10–20% dari total luas.
Area tempat barang yang sudah di-pick dikumpulkan, diperiksa, dan dikemas untuk pengiriman. Harus dekat dengan zona shipping. Butuh meja kerja, material packing, dan tempat untuk mengelompokkan order per rute pengiriman. Rekomendasi: 5–10% dari total luas.
Area di dekat dock/pintu keluar tempat barang dimuat ke truk pengiriman. Idealnya terpisah dari zona receiving agar alur barang satu arah (tidak bercampur barang masuk dan keluar). Rekomendasi: 10–15% dari total luas.
Prinsip Alur Barang: U-Flow vs. Through-Flow
Alur barang (material flow) menentukan bagaimana produk bergerak dari receiving sampai shipping. Ada dua pola utama:
| Aspek | U-Flow | Through-Flow (I-Flow) |
|---|---|---|
| Bentuk alur | Barang masuk dan keluar dari sisi yang sama | Barang masuk dari satu sisi, keluar dari sisi berlawanan |
| Dock | Receiving & shipping di sisi yang sama | Receiving di satu sisi, shipping di sisi lain |
| Cocok untuk | Gudang dengan 1 sisi dock; gudang lebar | Gudang panjang/sempit; volume tinggi |
| Kelebihan | Fleksibel, dock bisa shared; area storage di tengah | Alur satu arah, tidak ada crossing; throughput tinggi |
| Kekurangan | Risiko crossing antara receiving dan shipping | Butuh 2 sisi dock; kurang fleksibel |
Untuk gudang kecil–menengah (< 2.000 m²) dengan 1 sisi dock, U-flow lebih praktis. Untuk gudang besar atau pusat distribusi dengan volume tinggi, through-flow lebih efisien karena alur satu arah mengurangi kemacetan forklift.
Penempatan Rak: Prinsip ABC Analysis
Tidak semua barang sama seringnya diakses. ABC analysis mengelompokkan barang berdasarkan frekuensi picking:
| Kategori | % SKU | % Picking | Penempatan di Gudang |
|---|---|---|---|
| A (Fast-moving) | 10–20% | 70–80% | Dekat area picking/shipping, level rak ergonomis (setinggi pinggang–dada) |
| B (Medium-moving) | 20–30% | 15–20% | Area tengah gudang, level rak menengah |
| C (Slow-moving) | 50–70% | 5–10% | Area paling jauh, level rak atas atau bawah |
Prinsipnya: barang yang paling sering diambil harus paling dekat dan paling mudah dijangkau. Ini mengurangi jarak jalan/berkendara forklift per order, yang langsung berdampak pada kecepatan picking dan biaya operasional.
Penentuan Lebar Lorong
Lebar lorong adalah trade-off antara kapasitas penyimpanan dan aksesibilitas:
| Jenis Lorong | Lebar | Forklift | Kapasitas vs. Standar |
|---|---|---|---|
| Wide Aisle (standar) | 3.500–4.000 mm | Counterbalance | Baseline (100%) |
| Narrow Aisle | 2.500–3.000 mm | Reach truck | +20–30% kapasitas |
| Very Narrow Aisle (VNA) | 1.500–1.800 mm | Turret truck / order picker | +40–50% kapasitas |
Lorong yang lebih sempit = lebih banyak rak yang masuk = kapasitas lebih tinggi. Tapi forklift narrow aisle dan VNA jauh lebih mahal (2–5x harga counterbalance). Pertimbangkan break-even point: kalau biaya sewa gudang per m² tinggi (>Rp100.000/m²/bulan), investasi VNA bisa lebih murah daripada menyewa gudang lebih besar. Detail rak untuk setiap konfigurasi: spesifikasi rak heavy duty.
Contoh Layout Gudang per Ukuran
Biasanya untuk distribusi lokal, toko online, atau gudang cadangan. Layout rekomendasi:
- U-flow (1 sisi dock)
- Rak medium duty atau light duty — barang diambil manual tanpa forklift
- Lorong 1.000–1.200 mm (cukup untuk hand pallet truck)
- Zona receiving dan shipping digabung di dekat pintu
- Rak menempel dinding 3 sisi, area picking di tengah
Gudang distribusi regional, e-commerce skala menengah, atau manufaktur kecil. Layout rekomendasi:
- U-flow atau through-flow tergantung posisi dock
- Campuran rak: heavy duty selective untuk palet, medium duty untuk picking per karton
- Lorong 2.500–3.000 mm untuk reach truck
- Zona receiving dan shipping terpisah
- Area staging 10–15 m² di dekat shipping
- ABC zoning: fast-moving dekat shipping, slow-moving di ujung gudang
Pusat distribusi nasional, cold storage, atau gudang manufaktur besar:
- Through-flow (dock terpisah untuk receiving dan shipping)
- Heavy duty selective atau drive-in tergantung profil barang
- VNA untuk area high-density, selective untuk area high-access
- Conveyor system menghubungkan zona picking ke packing
- Dedicated cross-dock area untuk barang transit
- Kantor dan ruang istirahat di mezzanine di atas zona receiving
5 Kesalahan Layout Gudang yang Sering Terjadi
- Tidak menyisakan ruang untuk receiving — Semua luas diisi rak, tidak ada tempat untuk menurunkan dan memeriksa barang. Akibatnya: barang menumpuk di lorong, menghalangi forklift, dan memperlambat seluruh operasi.
- Lorong buntu (dead-end aisle) — Forklift harus mundur keluar setiap kali masuk lorong. Solusi: buat lorong tembus (cross-aisle) setiap 10–15 bay agar forklift bisa berputar.
- Mengabaikan alur barang — Receiving di satu ujung, shipping di ujung yang sama, dan barang harus melewati seluruh gudang bolak-balik. Pikirkan alur sejak awal, bukan setelah rak terpasang.
- Semua rak sama tingginya — Barang yang diambil manual (picking per unit) tidak perlu rak 8 meter. Sesuaikan tinggi rak dengan operasi: area manual cukup 2–2,5 m, area forklift bisa 6–12 m.
- Tidak ada ruang untuk ekspansi — Gudang yang penuh 100% dari hari pertama tidak punya buffer untuk peak season atau pertumbuhan bisnis. Isi maksimal 80–85% kapasitas dan sisakan ruang untuk pertumbuhan 2–3 tahun ke depan.
Langkah Membuat Layout Gudang
- Ukur gudang — Panjang, lebar, tinggi bersih (dikurangi beam, pipa, sprinkler), posisi tiang, pintu, dan dock.
- Analisa profil barang — Berapa total SKU? Berapa palet/karton per SKU? Mana yang fast/medium/slow-moving? Apa beban terberat per palet?
- Tentukan alur barang — U-flow atau through-flow? Di mana receiving dan shipping?
- Pilih jenis rak per zona — Heavy duty selective untuk palet, medium duty untuk karton, light duty untuk satuan. Panduan pemilihan: cara memilih rak gudang.
- Hitung jumlah bay dan lorong — Gambar layout di kertas atau software (AutoCAD, SketchUp, atau bahkan Excel grid). Pastikan lorong cukup lebar untuk forklift yang akan digunakan.
- Minta review dari vendor rak — Pabrik rak yang berpengalaman bisa memberikan masukan soal konfigurasi optimal. Perkasa Racking menyediakan layanan desain layout gudang gratis untuk setiap proyek pengadaan rak.
Kesimpulan
Layout gudang yang efisien dimulai dari memahami 5 zona utama, memilih pola alur barang yang tepat, dan menempatkan rak berdasarkan prinsip ABC — barang paling sering diakses paling dekat. Lebar lorong dan jenis rak saling terkait: lorong sempit = kapasitas tinggi tapi butuh forklift mahal. Kunci utamanya: desain layout sebelum membeli rak, bukan sebaliknya. Butuh bantuan mendesain layout gudang? Tim Perkasa Racking menyediakan survey dan desain layout gudang gratis sebagai bagian dari layanan konsultasi kami.
Pertanyaan yang Sering Diajukan (FAQ)
Bagaimana cara mendesain layout gudang?
Langkah utama: ukur gudang, analisa profil barang (jumlah SKU, volume, rotasi), tentukan alur barang (U-flow atau through-flow), pilih jenis rak per zona, hitung jumlah bay dan lorong, lalu minta review dari vendor rak berpengalaman.
Berapa persen luas gudang untuk rak penyimpanan?
Zona storage (rak penyimpanan) biasanya menempati 50–65% dari total luas gudang. Sisanya dibagi untuk receiving (10–15%), picking (10–20%), packing/staging (5–10%), dan shipping (10–15%).
Apa itu U-flow dan through-flow dalam layout gudang?
U-flow: barang masuk dan keluar dari sisi gudang yang sama (1 sisi dock). Through-flow: barang masuk dari satu sisi dan keluar dari sisi berlawanan (2 sisi dock). U-flow lebih fleksibel untuk gudang kecil; through-flow lebih efisien untuk gudang besar dengan volume tinggi.
Berapa lebar lorong yang ideal untuk rak gudang?
Tergantung jenis forklift: counterbalance butuh 3.500–4.000 mm, reach truck butuh 2.500–3.000 mm, turret truck (VNA) butuh 1.500–1.800 mm. Lorong lebih sempit = lebih banyak rak yang masuk tapi forklift lebih mahal.
